Блок дозирования метанола

1. НАЗНАЧЕНИЕ:
Блок предназначен для дозированного ввода и перекачки метанола в трубопровод системы добычи, транспорта и подготовки газа с целью предотвращения процесса гидратообразования.

2 . КОМПОНОВКА, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
блока определяется в соответствии с техническими требованиями Заказчика.

Пример компоновки:
- Оборудование размещается в теплоизолированном блок-боксе. Блок разделён на два отсека, технологический и аппаратурный герметично изолированных друг от друга (аппаратурный отсек может быть изготовлен в виде отдельного блок-бокса).
- В аппаратурном отсеке размещены шкафы управления и силовой. Оборудование шкафа управления обеспечивает автоматизированную работу блока без постоянного присутствия обслуживающего персонала с возможностью контроля и управления с верхнего уровня.

Основное технологическое оборудование и трубопровод:
- Метанол дозируется рабочим или резервным оборудованием: фильтр, агрегат дозировочный, гаситель пульсации, манометр, клапан предохранительный, обратный клапан, приборы КИПиА (датчик расхода, давления, температуры).
-Дренажная линия.

Системы пожаротушения, освещения, вентиляции и отопления:
-Системы извещения о загазованности, вентиляции, освещения и отопления и охранной сигнализацией.
-Автоматическая система обнаружения пожара и его тушения (СО2).

3 . ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ:
- Применение герметичных насосов позволяет исключить утечки ЛВЖ.
- Применение насосов дозаторов собственного производства, установленных на крупнейших предприятиях России, позволяет повысить ресурс блока.
-100 % резервирование оборудования участвующего в технологических процессах позволяет стабильно вести добычу газа.
-Проектирование, изготовление и шеф-монтаж согласно требований Заказчика.

4. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
Рабочая среда Метанол
Диапазон производительности насоса дозатора (Q) От 10 до 2 000 л/час
Диапазон давления напора (p) До 30 МПа
Количество насосов дозаторов От 1 - 9 шт
Способ управления блоком Ручной или автоматический .
Номинальная установленная мощность Не более 60 кВт.
Источник электропитания Трёхфазная сеть переменного тока напряжением 380/220, частотой 50 Гц.
Климатическое исполнение У, УХЛ, ХЛ.

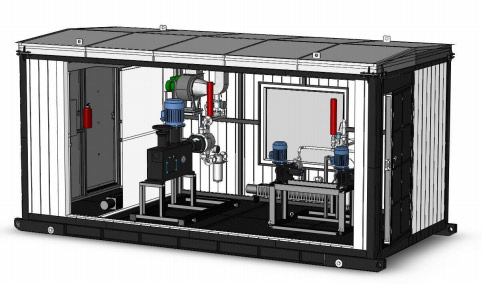

5. ВАРИАНТ ИСПОЛНЕНИЯ БЛОКА:

За консультацией при подборе оборудования обращайтесь в отдел технической поддержки по телефонам (8452) 77-53-72, 25-75-87.
